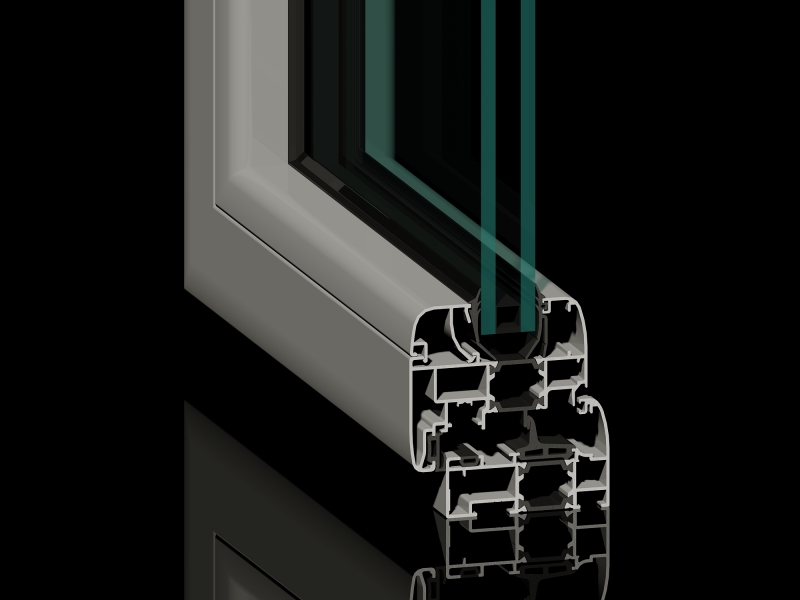

HP System 850

GEAL - EXTRUSION & ALUMINUM MANUFACTURING

The HP 850 system was the first born of the HPSystem series. Based on an innovative idea, that for a long time represented on of the few available thermal break systems on the market, which by the way used perimetrical accessories ; an idea which was copied afterwards by other manufactures.

Dimensions were important, and after an important projecting phase this system was a reference point due to it’s mechanical resistance characteristics.



SECURITY FOR YOUR HOME



The noticeable mechanical resistance guaranteed by the frame, and window dimensions, were made possible thanks to the placement of 4 angles on each corner.

The above along with the use of perimetrical accessories, and the possibility to place special accessories avoiding any forced entrance issues, has allowed the HP850 system to obtain the class 3 in the forced entrance trail test.



Product specifications:


Valore Uf



2.33

Valore Uw



1.59

Permeabilità dell'aria



4

Tenuta dell'acqua



E900

Resistenza al vento



C5

Lega utilizzata per il sistema



6060 (UNI EN 573)

Stato di fornitura



T5 (UNI EN 515)

Tolleranze dimensionali e Spessori



UNI 3879 per profilati & UNI 9049 per guarnizioni

Profondità anta



85 mm

Profondità telaio



78 mm

Sistema di vetrazione



Con fermavetri a scatto & con clips

Altezza sede vetro



23 mm

Larghezza sede vetro



Variabile secondo fermavetro e guarnizioni impiegate

Ingombro anta / telaio



126.5 mm

Ingombro centrale T / Z



161.0 mm

Elemento di tenuta



Giunto Aperto
